电流传感器

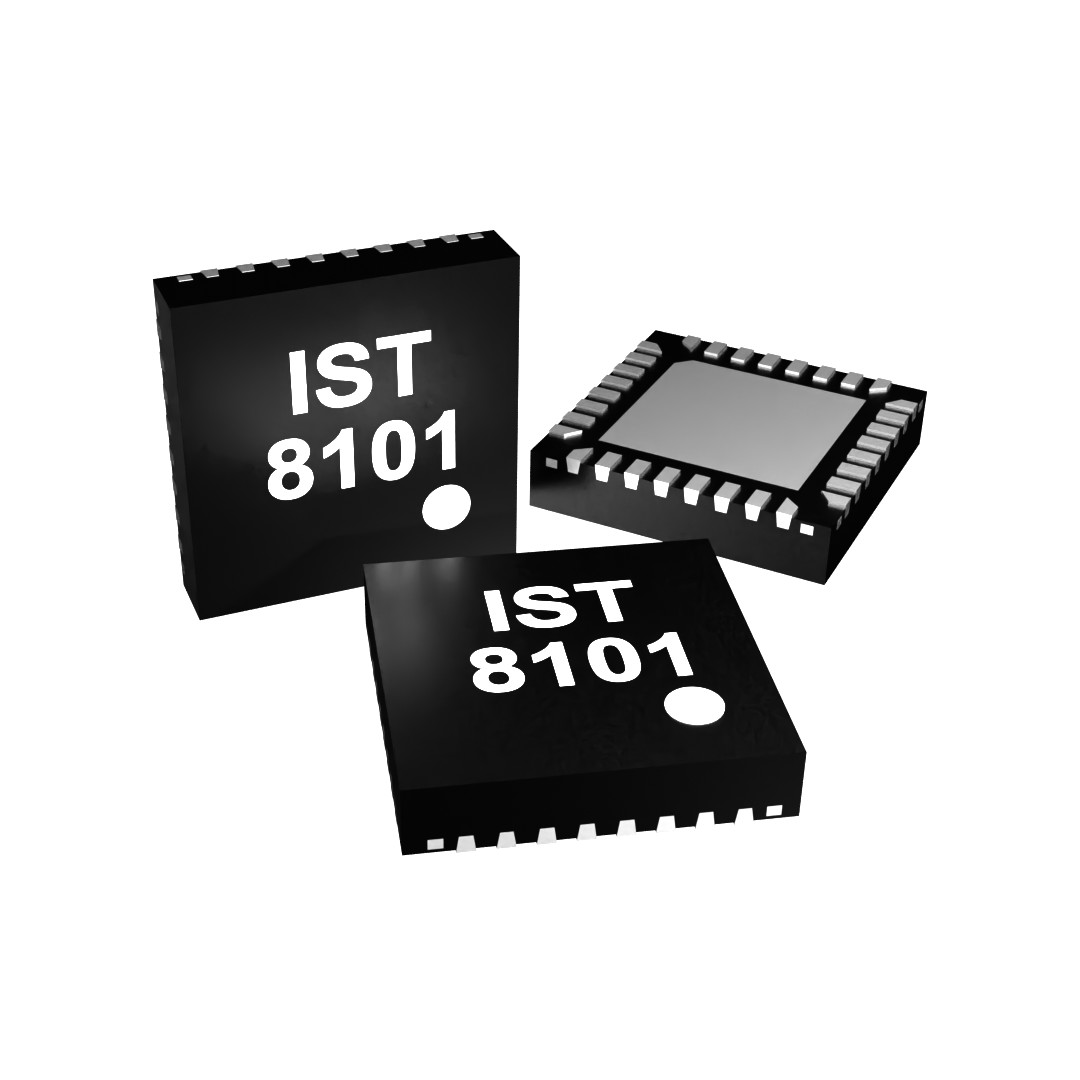

IST8101

4.0x4.0x0.85mm3, 32-pin QFN package
Analog and I2C digital output
Dynamic range: ±500uT
Output Data Rate: 200Hz
Sensitivity: 660 or 1320 LSB/Gauss
Hysteresis: <0.1% FS
Linearity: <0.1% FS

IST8101 DATASHEET

IST8101是个用来控制及执行来自电流磁传感器的信号。 它使交流电与直流电在运转温度范围内能够执行高精准的零接触量测。 此外, IST8101所配有的知能开关设计能够大幅降低电流偏移及飘移。 IST8101集结了多个功能于一芯片,像是工作周期侦测的多谐震荡器、数字模拟转换器、失误侦测,信号回馈及自测电路。 它传达了每个与主电流成正比的模拟输出信号、警示旗与能够和IEC 62752:2016、UL2231兼容的自测功能、多于电流的侦测以及基准输出。 IST8101内嵌电子保险丝内存去储存传感器的参数及芯片的安装配置。 IST8101也可驱使反馈线圈去达成大范围的量测。 用来作为数字输出及通信的I2C接口也可作为各种安装配置的设定。

功能

驱动及侦测导磁感应

提供直流与交流电流的精准量测

运用智能开关设计去利用极低电流偏移

可与IEC 62752及UL2231兼容的警示旗帜与自测功能

遵守AEC-Q100等车用规范



阻图

产品应用

冲电缆线内的剩余电流量测

漏电流量测

系统耗能量测

逆变器中的电流感测
